[blender tips] 08. 블렌더 선택 - Select Similar (5)

Select Similar



edge select

계속해서 edge select 상태에서 select similar (단축키 : shift + G) 옵션들을 살펴보겠다.



select mode >>> edge select 상태에서 select similar 옵션은 아래와 같다.



1) Length

선택한 선과 길이가 같은 선들을 모두 선택해 준다. 단순히 길이가 같은 선만 선택해 주는 게 아니라, Compare 옵션을 바꾸면 선택한 선보다 길이가 길거나 짧은 선을 선택할 수도 있다.

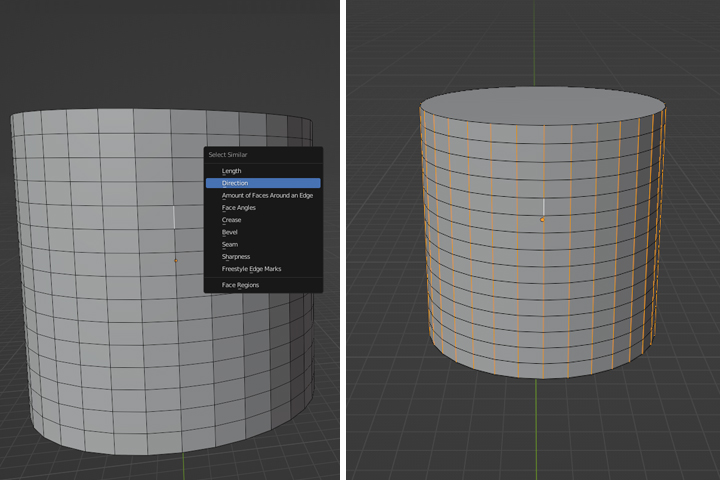

2) Direction

선택한 모서리와 방향이 같은 선들을 모두 선택해 준다. 근데 방향이 같은 선이라는 것은 정돈된 메쉬를 가지는 모델에서는 더 좋은 선택 방법이 있고, 메쉬가 일정하지 않은 모델에서는 방향이 같은 선을 굳이 select similar로 선택할 이유가 있어 보이지는 않는다.



3) Amount of Faces Around an Edge

선택한 선 주위의 면 수가 같은 것들을 모두 선택해 준다. 아래 그림처럼 선택한 선은 2개의 면으로 이어져있다. 그래서 2개의 면을 가지는 모든 선을 선택해 준다.



폴리곤 모델링에서 어지간한 선들은 모두 주변에 2개의 면을 가진다. 당연하다면 당연한 거라서, 결국 이 Amount of Faces Around an Edge를 사용하는 경우는 대게 뚫린 면을 선택하기 위한 경우가 많다.

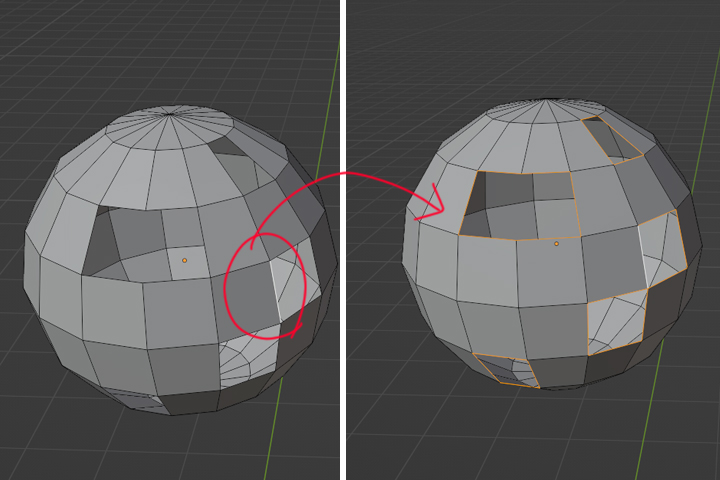

아래 그림처럼 군데군데 뚫린 면들이 존재하는 모델에서, select similar >>> Amount of Faces Around an Edge 옵션으로 이 면들을 찾아낼 수 있다.

아래 선택된 선들은 옆에 단 1개의 면만을 가지고 있다.

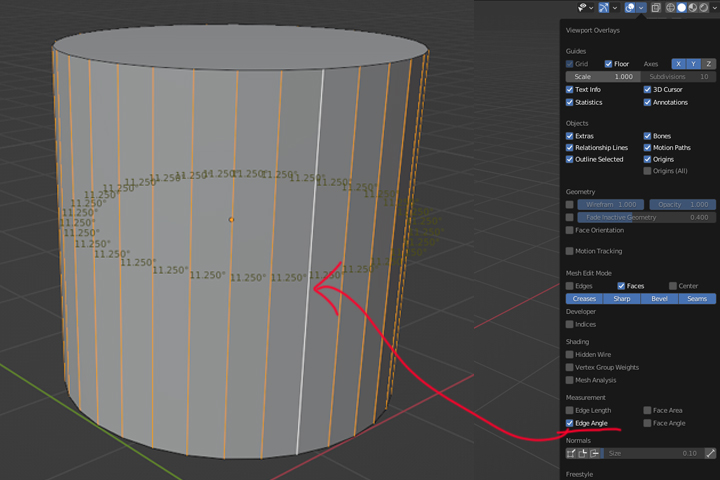

4) Face Angles

face angle 이란 두 면 사이의 선이 이루는 각을 말하는데, 복잡하게 생각하지 말고 그냥 Edge Angle이 같거나 비슷한 것들을 선택해 준다고 생각하면 된다. Edge Angle에 관해서는 여러 번 설명했으므로 생략하겠다.



5) Crease

선의 Crease 값이 같은 선들을 모두 선택해 준다. 선이 여러 개 선택되어 있을 때는 각 선들의 평균값인 Mean Crease라고 표현된다.



이 crease 값은 open subdive 방식의 기술 중 하나로, 면을 세분화할 때 곡면에 면을 추가로 세분화하지 않고 egde가 가지는 crease data 값에 따라 곡면을 제어하는 기술이다. subdivide modifier를 사용할 때 모델에 모서리각을 만들기 위해 사용할 수 있다.



6) Bevel

Edge Data 란을 보면 Crease 값뿐만 아니라 Bevel weight라는 값도 있다. 이 Bevel weight 값이 같은 것들을 모두 선택해 준다. Bevel weight 값이 적용되면 뷰포트 상에 파란색으로 표시된다.

7) Seam

Seam이 표시된 선들을 선택해 준다. Seam이 적용되면 뷰포트 상에 빨간색으로 표시된다.



8) Sharpness

Sharp가 표시된 선들을 선택해 준다. Sharp가 적용되면 뷰포트 상에 하늘색으로 표시된다.



9) Freestyle Edge Marks

Freestyle Egde가 표시된 선들을 선택해 준다. Freestyle Egde가 적용되면 뷰포트 상에 연두색으로 표시된다.















Face select

Face select 상태에서 select similar (단축키 : shift + G) 옵션들은 아래와 같다.



관련 내용은 아래 링크에서 다룬 적이 있는 항목이라 관련 링크를 참고하면 된다.
